Imagen Térmica
La imagen térmica se utiliza normalmente en combinación con el indicador de temperatura del devanado, en la mayoría de los transformadores de potencia sumergidos en liquido aislante. La temperatura del devanado se simula utilizando una resistencia calefactora conectada al secundario del TC del transformador, como se ilustra en el diagrama de conección.

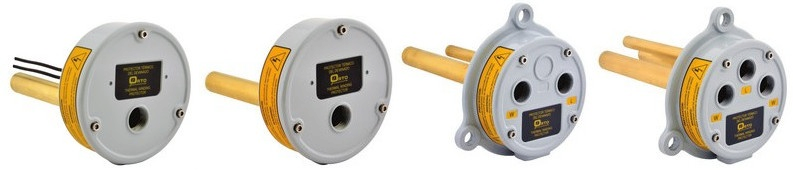

Opciones del Vástago
- Un vástago para temperatura de devanado (con o sin pasamuro).
- Dos o tres vástagos con cualquier combinación de temperatura de líquido y devanado.

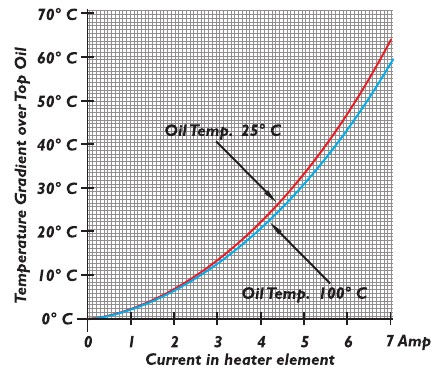

Opciones de Calibración
- Resistencia de calibración montada dentro de la imagen térmica, o montada en el gabinete de control del transformador (resistencia sugerida = 1 Ohm).

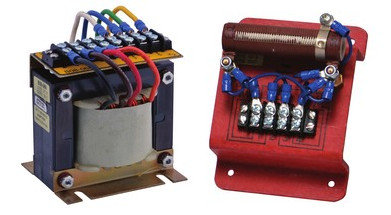

- Transformador balanceador para la calibración de la corriente.
