Sensor de Corrientes Geomagnéticas Inducidas (GICS)

Las explosiones solares emiten radiación electromagnética que llega a la tierra.

La radiación electromagnética proveniente del sol, induce una corriente eléctrica (quasi DC) en las lineas de transmisión, que pasa por las bobinas del transformador.

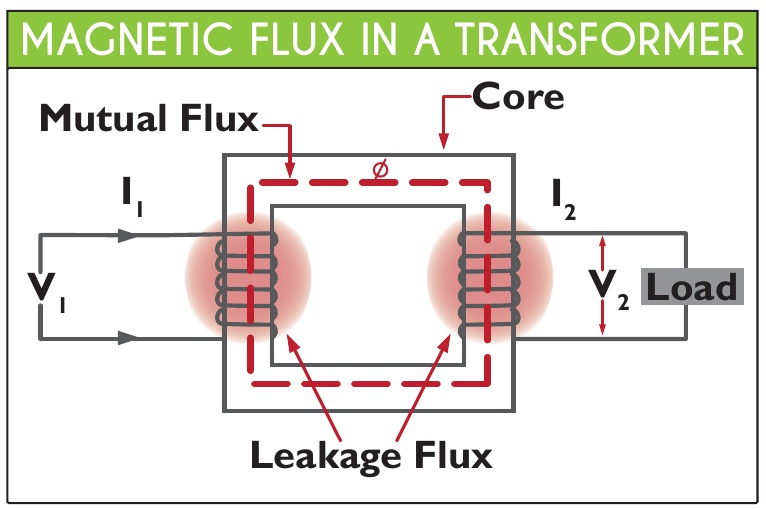

Flujo Magnético en el Transformador

La corriente geomagnética inducida, al pasar por las bobinas del transformador, satura el núcleo incrementando el flujo magnético disperso. Se calientan los metales por donde cruza dicho flujo disperso (bobinas, herrajes, tanque, etc.).

Saturación del Núcleo-Armónicas

Al saturar el núcleo, se producen armónicas debido a la mayor demanda de corriente de excitación del núcleo. Asimismo, se incrementa el valor de la potencia reactiva, lo cual puede provocar disparo de interruptores.

Falla del Transformador

El incremento de temperatura en los metales, el aceite y los devanados, puede provocar el envejecimiento acelerado del aislamiento y eventualmente la falla del transformador.

Sensor GICS

El Sensor de Corrientes Geomagnéticas Inducidas mide el valor de la
corriente quasi DC que circula en los devanados del transformador. La
barra de cobre está conectada entre la boquilla del neutro y la conexión
a tierra del transformador.
