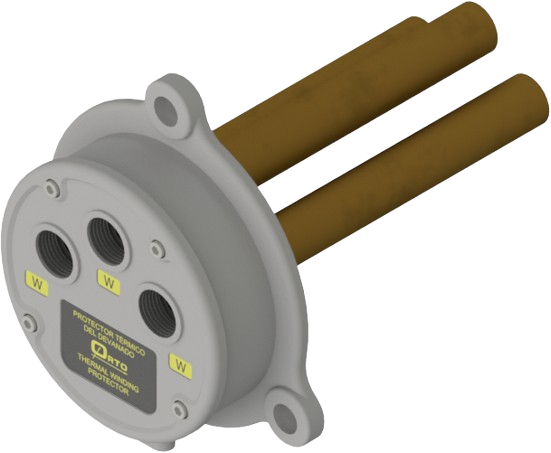

Imagen Térmica / Protector térmico de devanado

Para Transformadores Industriales, Media Potencia y Potencia

Familia 0850

El Protector Térmico de Devanados es un instrumento esencial en la operación de los transformadores eléctricos, ya que sirve para simular la temperatura promedio (o punto más caliente) de los devanados. Su función principal es permitir la operación del Transformador eléctrico a su máxima capacidad, garantizando la protección de los aislamientos y prolongando su vida útil.
Dado que los excesos de temperatura por sobrecarga son la principal causa de degradación en los transformadores, contar con un sistema de control confiable es fundamental para evitar fallas costosas.

Principio de Funcionamiento

El sistema simula con precisión el comportamiento térmico del devanado mediante un método de medición indirecta. El instrumento integra una resistencia calefactora alimentada por la corriente proveniente del transformador de corriente (TC). El calor generado por esta resistencia, proporcional a la carga del equipo, es detectado por un sensor bimetálico o capilar que activa los micro-interruptores de control para sistemas de enfriamiento, alarmas ó disparo.

Versiones Disponibles

Versión Monopunto (Para 1 Indicador)

• Aplicación: Ideal para transformadores de pequeña potencia.
• Características: Incluye opción de pasamuro integrado para conexión directa al transformador de corriente y una resistencia variable interna para ajustar el gradiente de temperatura deseado.

Versión Multipunto (Para hasta 3 Indicadores)

• Aplicación: Diseñada para transformadores de mediana y alta potencia.
• Características: Permite cualquier combinación de indicadores de temperatura de líquido y devanados. Las resistencias de ajuste se instalan de forma independiente dentro del gabinete de control para una gestión personalizada de cada fase o punto.

Construcción

Fabricamos nuestros protectores bajo los más altos estándares de calidad para asegurar su operación en exteriores:

• Cuerpo: Base y tapa de aluminio inyectado a presión (Aleación A-413).
• Protección Climática: Acabado en pintura color Gris ASA 61 con alta resistencia a la intemperie y protección contra rayos UV.
• Rango de Operación: Diseñados para trabajar con total confiabilidad en rangos de -40°C a +120°C.
