Cambiador de Derivaciones de Operación Externa
Para Transformadores de tipo Industrial
Familia 0420 R
Clases 15kV/25kV y 34.5kV

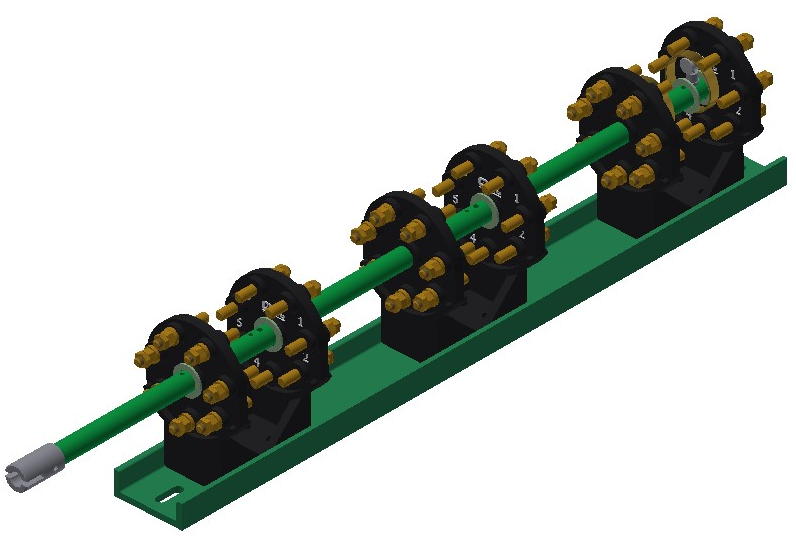

Los cambiadores de derivaciones trifásicos serie 0420 de operación exterior está diseñado para cambiar la relación de vueltas de la bobina primara del transformador. Esta serie de cambiadores la tenemos disponible para clase 15kV / 25kV ó 34.5 kV con corrientes desde 120 hasta 450 amperes máximos continuos en aceite y de hasta 5 posiciones.

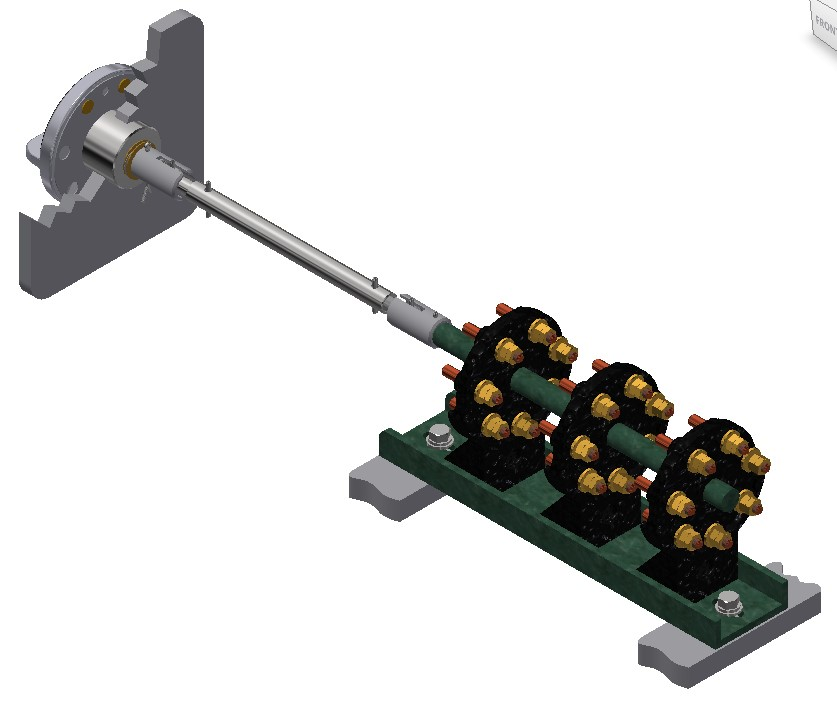

Este cambiador cumple con los estándares americanos y europeos, las cuales son IEEE Std C57.131TM -2012 e IEC 60214-1:2014. La operación del cambiador es exterior mediante una junta y un maneral ubicado en la pared lateral o en la tapa del tanque del transformador (para los modelos con cambio de dirección a 90° angulares).

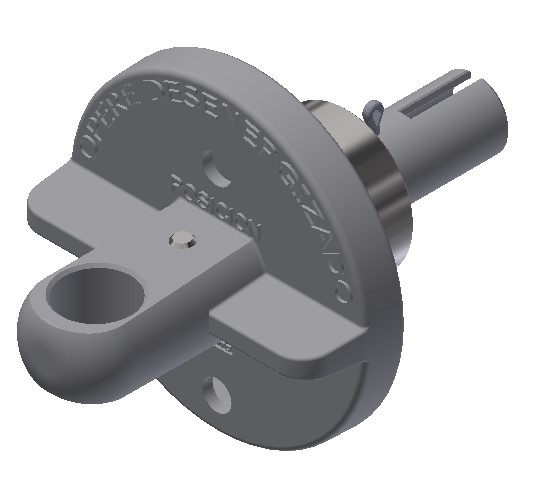

El maneral de operación exterior pueder ser idioma español, inglés o bilingüe. Además puede estar habilitado para operación con pértiga, para el caso de transformadores pedestales, con boquillas cercanas o de difícil acceso
Materiales
El mecanismo del contacto es del tipo rotatorio, el cual puede ser de cobre ó latón, según la capacidad de corriente del cambiador.
La base está fabricada con termofijo reforzado con fibra de vidrio y lleva los bornes en cobre ó latón de 3/8 de diámetro con rosca de 5/16″ – 18 UNC para recibir terminales. El soporte y flecha del cuerpo del cambiador son de material epóxico con refuerzo de fibra de vidrio, lo cual garantiza su alta resistencia mecánica.
El maneral está hecho de aluminio, también se puede suministrar el maneral con pintura resistente a ambientes corrosivos C5M según ISO 12944. El estopero está hecho de acero AISI 1018, lo cual permite que sea soldado a la pared de tanque. El sello es asegurado con o-rings de vitón.
Montaje
Este cambiador está diseñado para su montaje encima del medianamente soportes aislantes.
Características Mecánicas y Eléctricas
- El mecanismo de contacto del cambiador soporta 2,000 operaciones sumergido en aceite aislante sin sufrir daños.
- Los bornes de cobre soportan 100 operaciones en aire sin sufrir daño y sin aumento significativo de resistencia entre contactos.
- El cambiador soporta adecuadamente 100 horas sumergido en aceite a una temperatura de 120ºC ± 5ºC
- Su sistema de doble o-ring para el sellado garantiza cero fugas.
- Cuenta con mecanismo de bloqueo de inicio y final de carrera.
- La corriente de corto circuito para los cambiadores de 150A es de 2 751A, con una duración de 2 segundos y un pico inicial de 2.5 veces el valor de la corriente RMS de corto circuito.
- La sobreelevación máxima de temperatura en los contactos con una corriente de 180A es de 10°K.
- Nivel básico de aislamiento al impulso hasta 200 kV.
- Potencial aplicado hasta 70kV.
